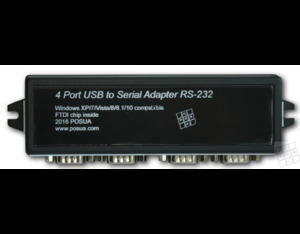

Преобразователь FTDI-QUADCOM с 4-мя виртуальными СОМ-портами
Современные компьютеры уже не имеют встроенных портов RS232, а многое оборудование по прежнему использует COM-порты. Пользователям приходится использовать преобразователи USB-RS232, решать проблемы с отдельным питанием такой периферии, появляется большое количество проводов и блоков питания на месте установки компьютера.
Для упрощения подключения такой периферии и предназначен преобразователь USB -> 4xRS232 с встроенной коммутацией питающего напряжения 5В или 12В на один из выводов разъемов портов RS232.
Преобразователь FTDI-QADCOM USB 4 RS232
Возможность коммутации одного из напряжений на разъемы COM-портов избавляет вас от необходимости подключения к каждому из периферийных устройств отдельного блока питания. Коммутация напряжений осуществляется джамперами отдельно по каждому COM-порту.
Преобразователь FTDI-QADCOM USB 4 RS232 расположение переключателей-джамперов
На рис. показаны подключения коммутационных контактов:
Преобразователь FTDI-QADCOM USB 4 RS232 назначение контактов переключателя-джампера
PIN1 и PIN9 – выводы 1 и 9 соответственно на разъеме RS232
RS232 pinout DSUB-9M
Например, следующая комбинация джамперов:
Преобразователь FTDI-QADCOM USB 4 RS232 RI DCD
будет означать, что питание к выводам разъема не подключено, а на выводы 1 и 9 подключены стандартные модемные сигналы DCD и RI соответственно.
Другой пример:
Преобразователь FTDI-QADCOM USB 4 RS232 5V
Такая комбинация означает, что на 9 вывод разъема RS232 подключено напряжение +5В, а на 1 вывод – стандартный модемный сигнал DCD.
После установки коммутирующих джамперов настоятельно рекомендуем на внешней стороне корпуса под каждым разъемом подписать маркером или наклеить бирку с указанием питающего напряжения, подключенного к каждому разъему. Это позволит в дальнейшем избежать повреждения оборудования из-за несоответствия питающего напряжения или путаницы при подключении периферии.
Преобразователь питается от напряжения интерфейса USB, однако, для питания внешней периферии на него необходимо подать отдельные питающие напряжения с мощных блоков питания. Для этого в преобразователе предусмотрены разъемы для подключения питания 5В и 12В
Расположение разъемов на преобразователе:

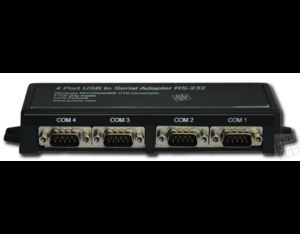

- Разъемы портов RS232, 4 шт
Преобразователь FTDI-QADCOM USB 4 RS232 signing

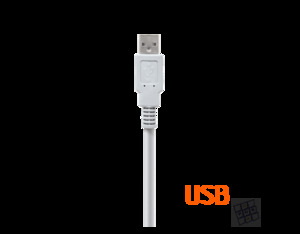

- разъем для подключения USB- кабеля от компьютера к преобразователю USB->4xRS232
Преобразователь FTDI-QADCOM USB 4 RS232 cable plug
- Разъем для подключения блока питания 5В
- Разъем для подключения блока питания 12В
Преобразователь FTDI-QADCOM USB 4 RS232 разъемы питания
Особенности
Дополнительное питание - 12 V +/- 5% 4A
Среднее потребление тока - 50mA
Рабочая температура - 0°C...+70°C
Температура хранения - -40°C ...+70°C
Гарантийный срок - 1 год
